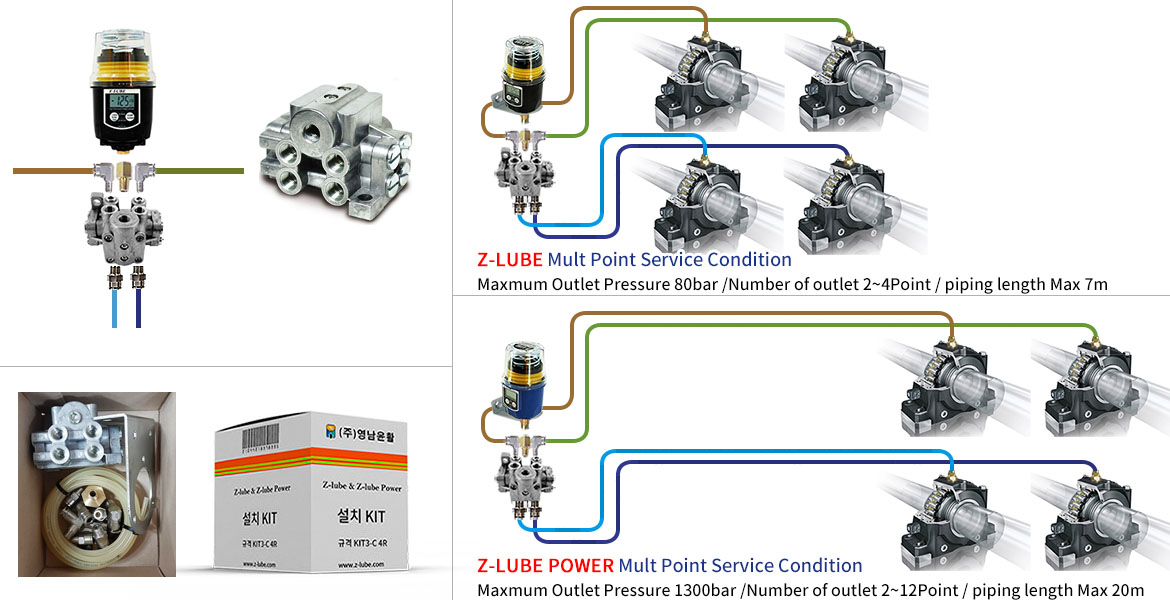

다중(Mult)설치 KIT 소개

저가용 소형 그리스주유기 하나로 많은 윤활 지점을 커버할 수 있는 것은 가장 비용 효율적인 해결책입니다.

동급 제품 최대 작동압력(Z-LUBE MAX 80bar / Z-LUBE POWER MAX 130bar)을 발휘하는 제품을 바탕으로 고단가의 집중윤활 제품을 대체 사용하여 획기적인 원가절감에 기여하십시오.

당사는 다양한 설치KIT를 공급하고 있습니다.

당사의 설치KIT는 수많은 기간동안 누적되어온 현장 경험을 바탕으로 자동그리스 주유기 설치시 실패요인의 90%에 해당하는 설치 오류를 해결하고자 그동안 축적된 당사의 노하우를 제공하는 서비스 입니다.

■ 주의 : 다중(Mult)설치시 "설치KIT 사용자 설명서" 및 "그리스분배변 사용자 설명서"를 반드시 숙지하여 설치 오류로 인한 손실을 방지하십시오.

원격 설치KIT 사용방법

설치KIT3-D4R 설치 예	설치KIT3 사용자 설명서	설치KIT4-D4R 설치 예	설치KIT4 사용자 설명서	설치KIT5-D4R 설치 예	설치KIT5 사용자 설명서

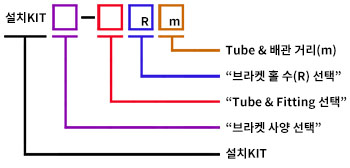

다중(Mult)설치KIT 주문 방법 1. 설치 유형 선택 아래의 사진 및 설명을 참조하여 설치 유형을 선택하십시오.

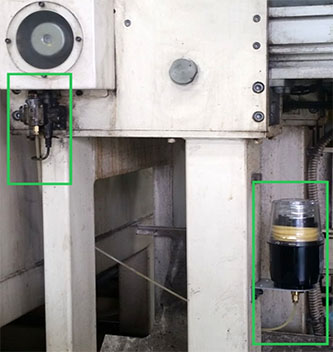

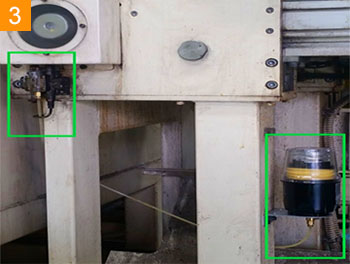

NO.3 설명 : 작업 및 점검자의 안전을 보장하고 신속, 편리한 점검 관리가 가능할 수 있도록 고려한 설치 방법

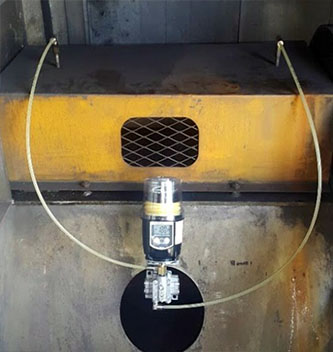

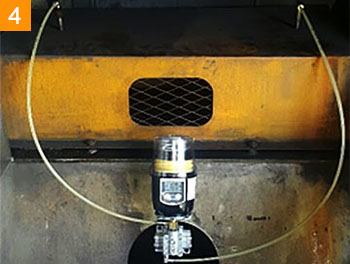

NO.4 설명 : 설치 환경이 안전하고 배관의 길이가 짧은 위치에 브라켓을 고정 제품과 그리스분배변을 동시 설치하는 방법

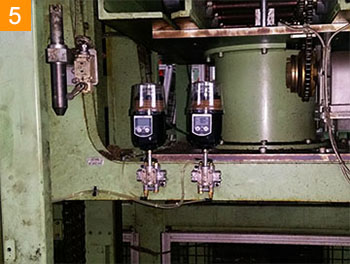

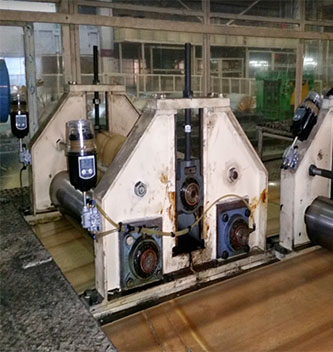

NO.5 설명 : 설치하는 장비와 연동하여 같이 움직여야 하는 L/M GUID등의 설비에 적용하는 그리스분배변을 고정 후 제품 설치 하는 방법

◈ 현장에 적용하는 설치 방법이 위 내용과 상이할시 당사에 문의 하십시오.

2. Tube & Fitting 조합 선택

현장상황에 맞는(배관길이 & 배압) "Tube & Fitting 조합 Type" 선택 하십시오.

■ 주의 : 당사에서 권장하는 내용과 상이한 부품 사용시 배압(Back Pressure)으로 인한 제품 불량 및 Tube & Fitting의 파손이 발생될 수 있습니다.

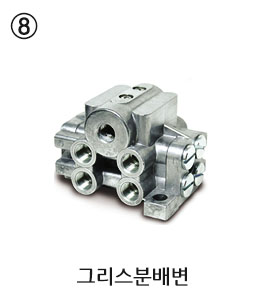

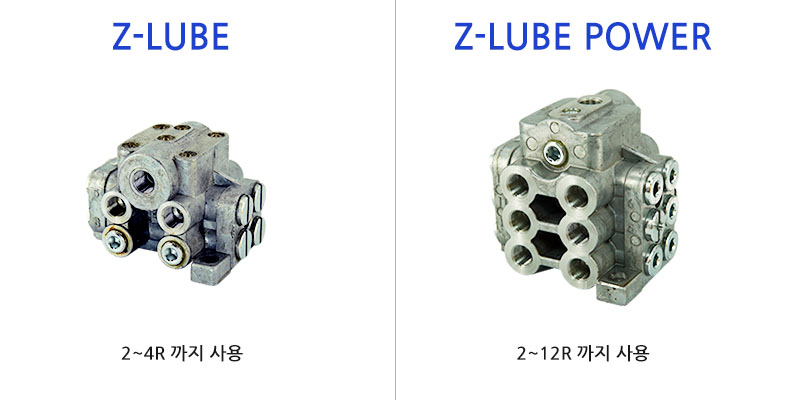

3. 그리스분배변 토출구 수 선택

사용개소의 수량에 따라 적합한 "그리스 분배변 토출구 수 를 선택" 하십시오.

참조 : 9, 11R은 주문 생산형으로 당사와 협의 하십시오.

4.Tube 또는 배관 길이 (토출구 개별 & 별도 주문 사양)선택

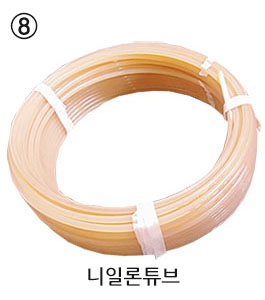

표준사양 : 그리스 토출구당 Ø6*4 나일론 Tube 3m

주문사양

① A Type(Ø4 *2 나일론 Tube) : 1, 2, 3, 10m

② B Type(Ø6 *3 나일론 Tube) : 1, 2, 3, 5, 8, 50m

③ C~D Type(Ø6 *4 나일론 Tube) : 1, 2, 3, 5, 7, 10, 12, 50m

④ E Type(외격 Ø8 동파이프) : 1, 2, 3, 5, 7, 10, 15, 20m

⑤ F Type(Ø12.7 *6.4 고압호스) : 10, 20, 30, 50m

참조 : 설치KIT의 모든 배관에는 선택한 제품과 동일한 그리스를 장입하여 공급합니다.

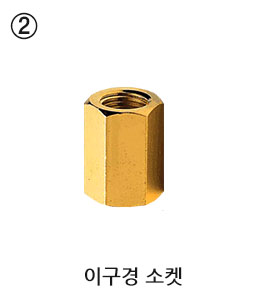

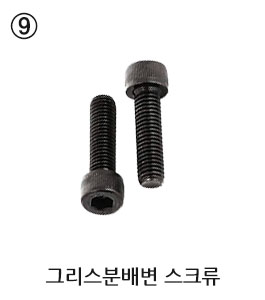

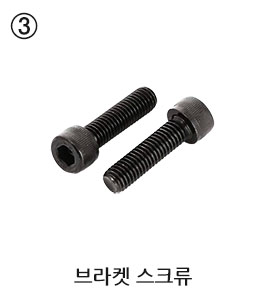

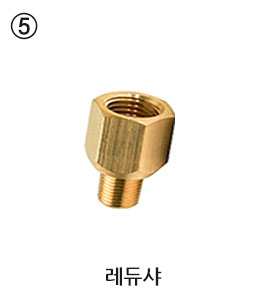

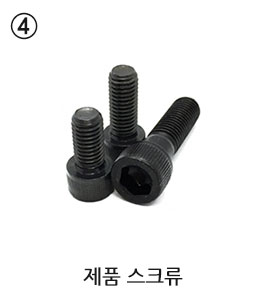

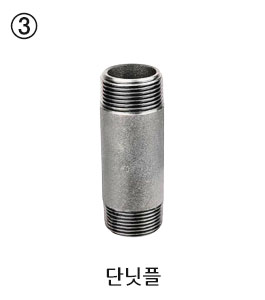

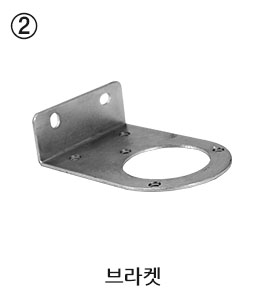

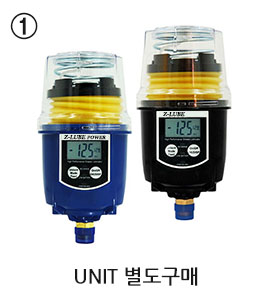

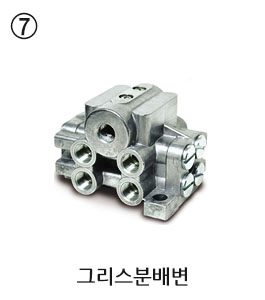

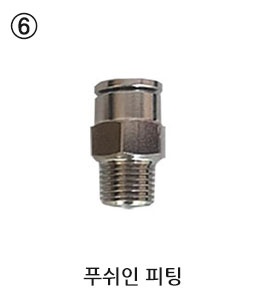

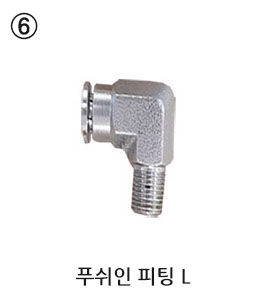

설치KIT 구성품 상세

설치KIT3 주문시 브라켓 홀 수에 따른 구성품

11설치KIT3 / 구성품 예) 규격 : KIT3-D4R3m

설치KIT4 주문시 브라켓 홀 수에 따른 구성품

설치KIT4 / 구성품 예) 규격 : KIT4-D4R3m

설치KIT5 주문시 브라켓 홀 수에 따른 구성품

설치KIT5 / 구성품 예) 규격 : KIT5-D4R3m
